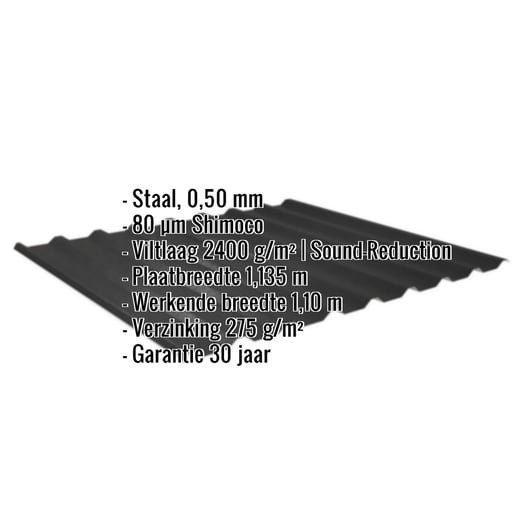

Damwandplaat 20/1100 | Dak | Anti-Drup 1000 g/m² | Staal 0,50 mm | 80 µm Shimoco | 9005 - Gitzwart
Damwandplaat PS20/1100TRAS

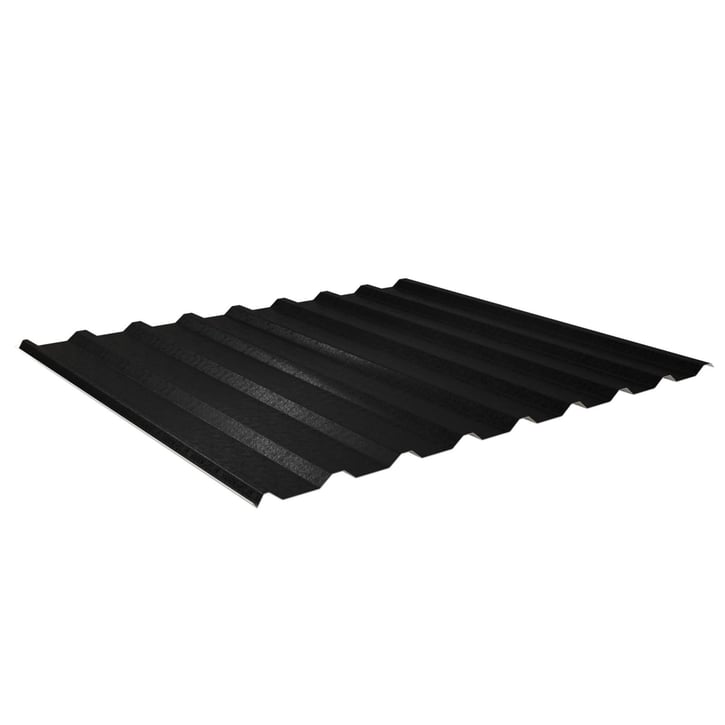

Stalen golfplaat PS20/1100TRAS met een totale profielhoogte van 20 mm en een werkende breedte van 1100 mm. Deze stalen damwandplaten met een materiaaldikte van 0,50 mm wegen 5,00 kg/m² en worden op bestelling tot een lengte van 9 m nauwkeurig op maat geprofileerd.
Producttoepassingen

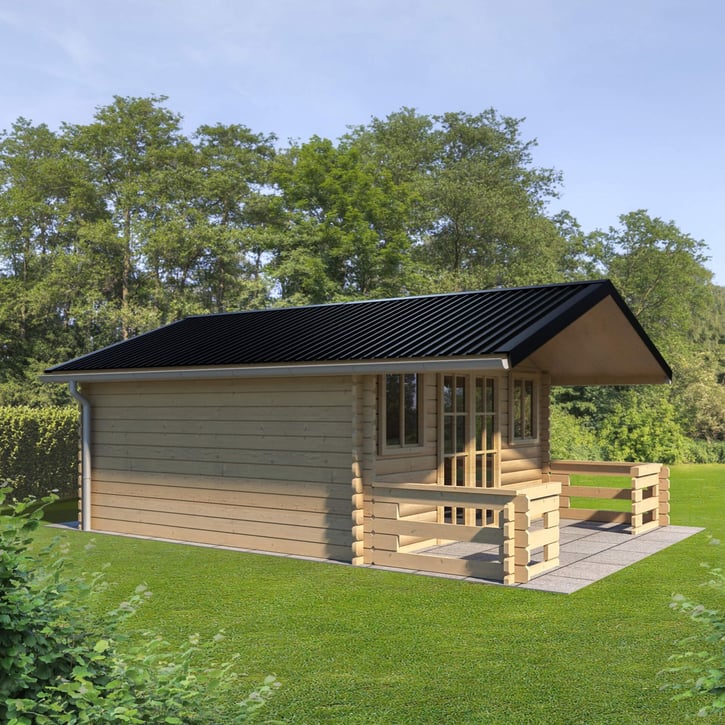

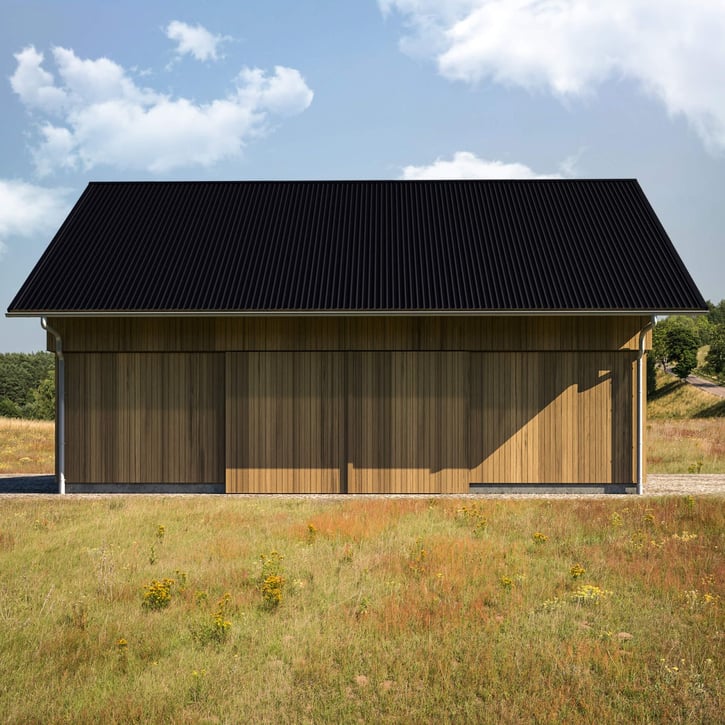

De damwandplaat PS20/1100TRAS wordt ook als profiel 20/138 aangeduid. Deze damwandplaten worden als dakplaat geprofileerd maar kunnen ook als wandplaat / gevelplaat worden toegepast. Een dak profielplaat heeft ter bescherming tegen binnendringend water door capillaire werking een speciale groef aan de zijkant. Deze anti capillaire groef wordt overlapt met de volgende plaat en zorgt voor een waterdicht dak. Deze stalen damwandplaten zijn geschikt als dakbedekking van kleinere daken van recreatiewoningen, schuren, tuinhuizen, overkappingen en carports, als ook middelgrote daken van hallen, stallen en loodsen.

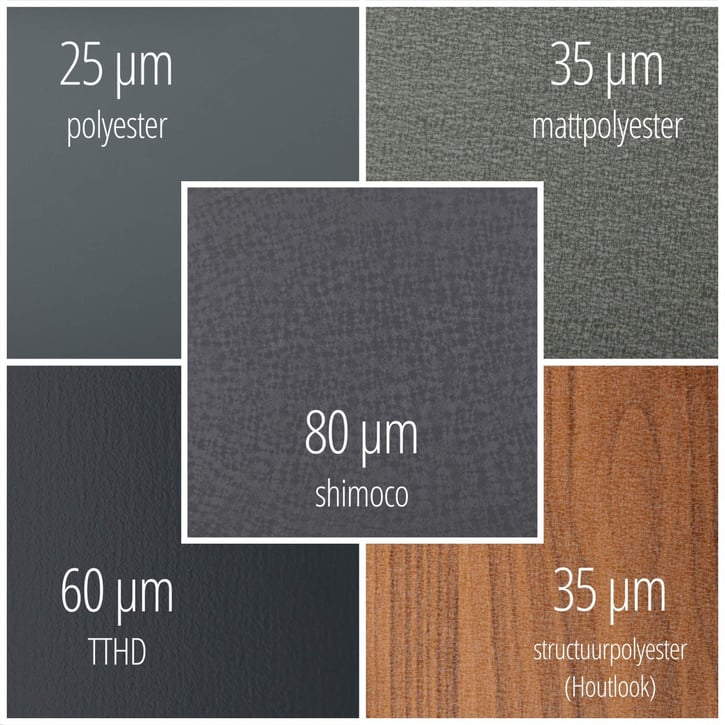

Coating
De zinklaag en de meest UV bestendige Shimoco kleurcoating met een laagdikte van 80 µm bieden in normale stedelijke en landelijke, als ook beperkt in industriële en maritime omgevingen de beste bescherming tegen corrosie en verkleuring. De coating is glad, mat en zeer goed krasvast.
Garantie
Op deze Weckman damwandprofielplaten made in Germany hebt u 30 jaar coating garantie en 45 jaar functionele garantie.

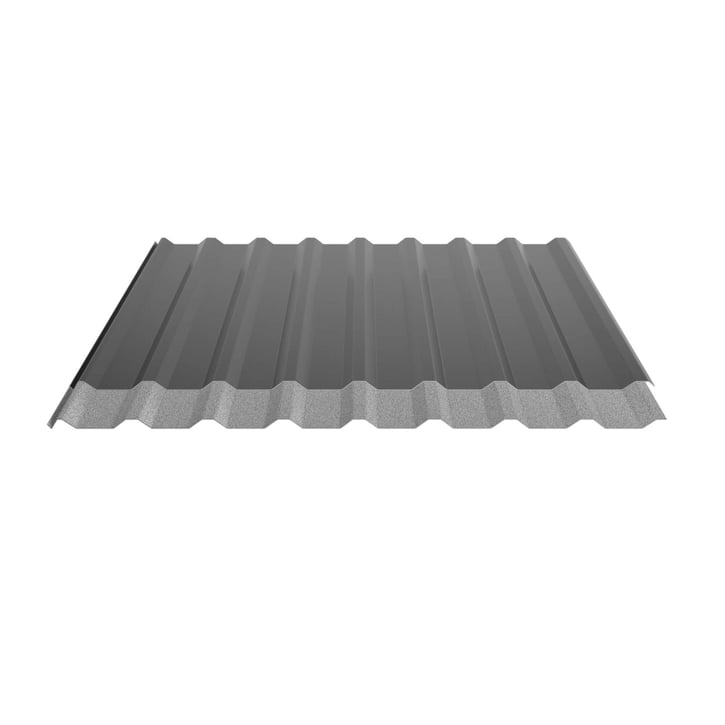

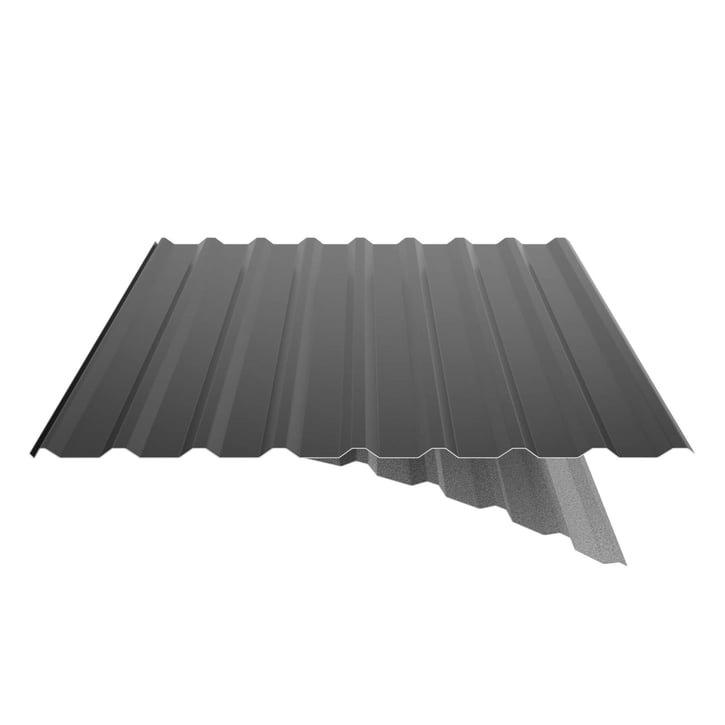

Anti-Drup viltlaag met Sound-Reduction
Vilt kan het druppelen van condens als gevolg van temperatuurverschillen tegengaan. Ventilatie en verwarming geven vocht weer af aan de omgeving. Het Sound-Reduction vilt biedt ook geluidsabsorptie. In tegenstelling tot het normale 1000 g/m² vilt biedt dit een geluidsreductie van liefst 6 db en is bijna net zo goed als een sandwichpaneel. Het resultaat is een enorme vermindering van contactgeluid door bijvoorbeeld regen.
Let op: Dakplaten met anti-drup viltlaag zijn alleen toepasbaar op daken met een minimale dakhelling van 10 graden.
![Profiel platen met Sound-Reduction](/useruploads/images/hmg_soundcontrol_verschil_klein.jpg)

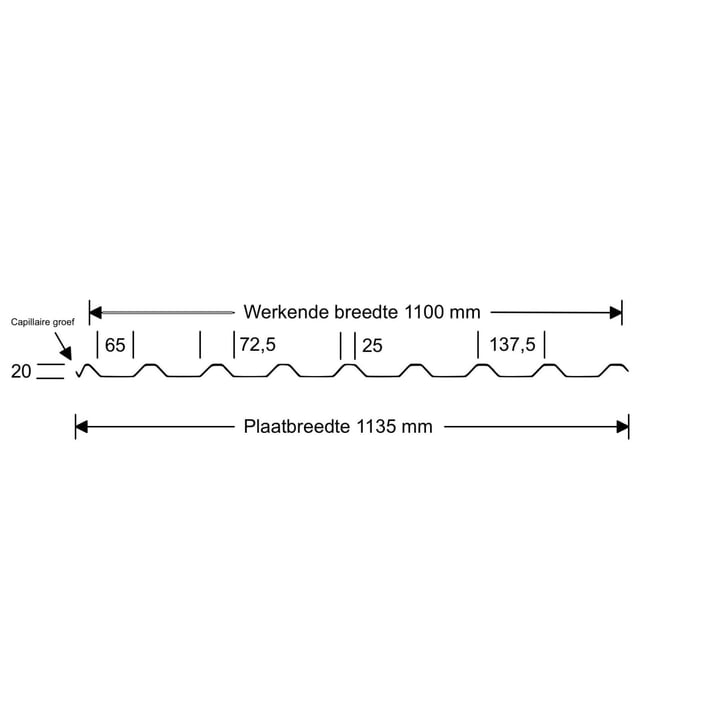

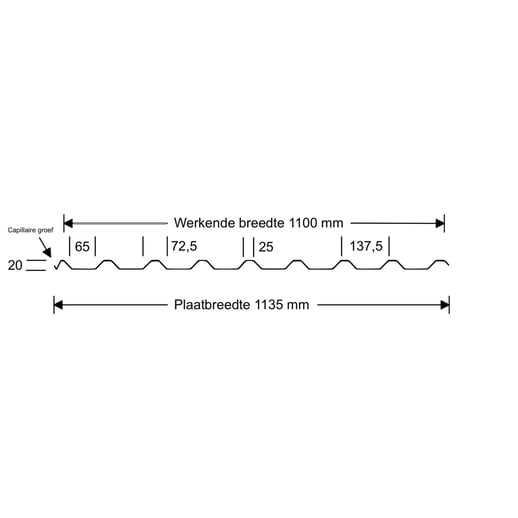

Dekkende breedte
Eerste plaat = 1135 mm, elke volgende plaat + 1100 mm
Tussenmaten mogelijk door extra te overlappen of zelf smaller te zagen.
Achterkant | Anti-Drup viltlaag (2500 g/m²) | Grijswit |
Anti-Drup vilt | 2400 g/m² | Sound-Reduction |
Bevestiging | Dal: ca. 6 schroeven p/m² | Berg: ca. 6 schroeven en kalotten p/m² |
Brandklasse DIN EN 13501-1 | A2-s1, d0 |
Coating | 80 µm Shimoco |
DIN | EN 1090 |
Dikte | 0,50 mm |
Eigenschap | 1ste keus |
Garantie | 30 jaar doorroesten en coating |
Gewicht (ca.) | 5,05 kg/m² |
Hellingshoek | min. 3° (5,24 cm/m) |
Kleur | Gitzwart (RAL 9005) |
Kwaliteit | Deluxe |
Legrichting | Links-rechts / Rechts-links mogelijk |
Lengte | 150 mm - 9000 mm |
Materiaal | Staal |
Merk | Weckman |
Plaatbreedte | 1135 mm |
Profiel | Damwand |
Profielhoogte | 20 mm |
Reliëfdruk | Nee |
Steuningsafstand | zie belastingstabel |
Structuur | Glad, generfd |
Toepassing | Veeleisende atmosferische omstandigheden |
Uitvoering | Dakplaat |
Verzinking | 275 g/m² |
Voor zonnepanelen | Nee |
Werkende breedte | 1100 mm |
Op maat knippen / zagen
Bij onze in de fabriek op maat geproduceerde profielplaten is het niet nodig om de snijkanten extra te behandelen. Als u stalen profielplaten zelf bewerkt adviseren wij om de snijkanten met onze speciale reparatieverf te behandelen. Om de verzinking van de platen aan de snijranden niet te beschadigen is het van groot belang gereedschap te gebruiken dat geen warmte ontwikkelt. Gebruik daarom nooit een slijpschijf. Wel kunt u een elektrische knabbelschaar of een decoupeerzaag gebruiken. Aluminium profielplaten kunt u wel met een slijpschijf bewerken.
Bevestiging
Voor een professionele bevestiging adviseren wij de dak profielplaten met lange RVS schroeven en aluminium kalotten op de berg te bevestigen. Omdat het veel goedkoper is worden profielplaten in de praktijk vaak in het dal met korte verzinkte kleurkop schroeven bevestigd. Voor grotere professionele projecten adviseren wij de belasting door sneeuw en wind door een bouwkundige te laten berekenen en u te laten adviseren over ondersteuningsafstanden, de vereiste plaatdikte en de juiste bevestigingsschroeven.
Let op: Verwijder tijdens en na de montage al het boorsel en zaagsel van profielplaten en ook uit de dakgoot. Blijft dat liggen kan dat lelijke vlekken op de coating veroorzaken welke op den duur kunnen gaan roesten!
![Bevestiging op de berg met kalotten en schroeven](/useruploads/images/profielplaten_bevestiging_damwand_kalott_hmg.jpg)
Nodig per m²*
6 x kalotten
6 x schroeven
![Optionale bevestiging in het dal met schroeven](/useruploads/images/profielplaten_bevestiging_damwand_dal_hmg.jpg)
Nodig per m²*
6 x Schrauben
![Overlappingen worden altijd op de berg bevestigt](/useruploads/images/profielplaten_bevestiging_damwand_overlapping_hmg.jpg)
Nodig per m²*
3 x overlappingsschroeven
Let op: Voor gedetailleerde informatie met duidelijke instructies verwijzen wij uitdrukkelijk naar de montage-instructies onder "Downloads”.
* Geen aansprakelijkheid: Houd er rekening mee dat de gegevens kunnen verschillen afhankelijk van de windbelasting of sneeuwzone. Gedetailleerde informatie kan worden verstrekt door uw bouwkundige ingenieur.
Voor meer informatie bekijk ook onze meest gestelde vragen en antwoorden (FAQ) voor metalen platen.
